Modellnummer |
B-JZH1000 |
|
Ledtid |
30 arbetsdagar efter att ha fått insättning och kartong |
|
Betalningsvillkor |
30% TT före produktionen, 70% balans före leverans |
Maskinspecifikationer
ANVÄNDANDE:
I maskinen används huvudsakligen för produktion och bearbetning, himlen och jordskyddets förpackningskartong är lämplig för livsmedelsförpackningar; Frukt, grönsakerbricka.
Prestanda höjdpunkter:
lmported intelligent spraylimsystem, automatisk spraylimkompensation
fungera;
Vakuumsugningstyp Automatisk pappersmatning, tandem som lindas in i papperet som viks in i bildningsoperationen avslutas en engång;
3. PLC: s programmerbar styrenhet, fotoelektriskt spårningssystem, gasdetekteringssystem, pekskärm Manmachine -gränssnittsdrift, implementering av himlen och jorden täcker kartongbildningsprocess automatisering;
4. Tryck automatiskt om kort före och efter beläggning.reduera lätt magiska ögonbestrålningsfel för kartonglim mer exakt;
5.infrared säkerhetsskyddssystem, för att säkerställa säker drift;
6. Automatisk feldiagnosfunktion;
7. Snabb förändrad mögeljusteringsenhet;
8. och ramburdesign, den övergripande bearbetningspakettypen;
9. Maskinen täcker ett område i ett litet område, stabilitet.
Tekniska parametrar
|
Kartong |
1,5 mm -7 mm |
|
Driva |
380V / 50Hz |
|
Buller |
Mindre än eller lika med 100dB |
|
Hastighet |
40-63 (bitar/min) |
|
Kartong staplingshöjd |
200 mm |
|
Staplad |
20 kg |
|
Total kraft |
12kW (normal produktionskraft är 5 kW) |
|
Limförmåga |
10 L |
|
Luftkälla |
50 L/minut |
|
Maskinvikt |
1600 kg |
|
Dimensioner (LXWXH) |
3165x1400x2465mm |
Specifikationer för förpackningslådor
|
Paketstorlek |
A: min. storlek |
450 mm |
|
A: Max. storlek |
1000 mm |
|
|
B: Min. Storlek |
450 mm |
|
|
B: Max. storlek |
1000 mm |
|
|
Kartongstorlek |
L: Min. Storlek |
220 mm |
|
L: Max. storlek |
680mm |
|
|
W: min. Storlek |
220 mm |
|
|
W: Max. storlek |
680mm |
|
|
H: min. Storlek |
100 mm |
|
|
H: Max. storlek |
250 mm |

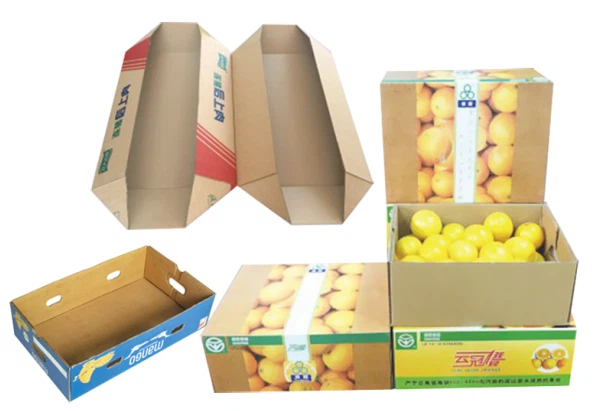

Lådprover
Machin huvuddelar

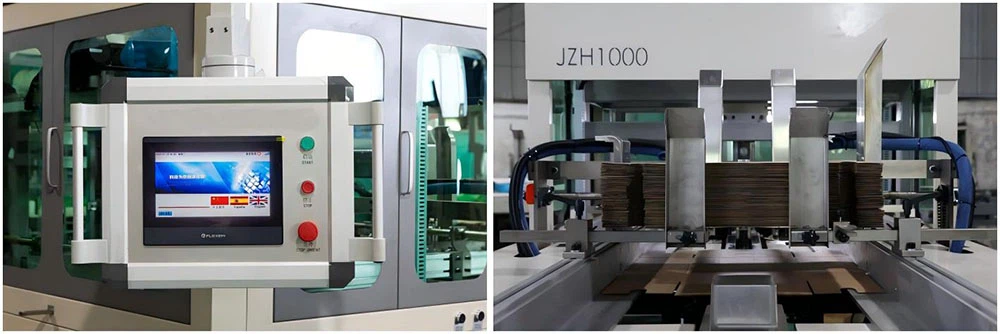

Pekskärm SystemAutomatic Feeding System
Gjutningssystemöverföringssystem

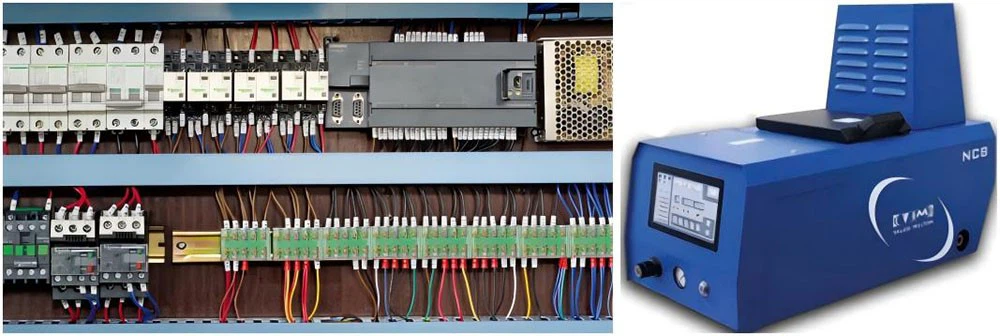

Kontrollsystem Hot Melt Gluer System
Delar lista
|
Namn |
Modell och specifikationer |
Stämpla |
Kvantitet |
Anmärkningar |
|
|
Servomotor |
MS -1 H 3-13 C15CD-T331R |
Oöverträffad |
Porslin |
1 |
1,3 kW |
|
Servoenhet |
SV630AT5R4I |
Oöverträffad |
Porslin |
1 |
1,3 kW |
|
Servomotor |
MS -1 H 3-13 C15CD-T334R |
Oöverträffad |
Porslin |
1 |
1,8 kW |
|
Servoenhet |
SV630AT5R4I |
Oöverträffad |
Porslin |
1 |
1,8 kW |
|
Bildande reducerare |
Ks57 |
Kaoran |
Porslin |
1 |
Förhållande 1: 11.92 |
|
Transportmotor |
Gongtai |
Porslin |
1 |
0. 37kw |
|
|
Vakuumpump |
KRF25A |
Porslin |
1 |
||
|
Linjär glidenhet |
SK40 |
Hiwin |
Taiwan, Kina |
||
|
Fotoelektrisk switch |
E3jk-rr 12- c |
Omron |
Japan |
1 |
|
|
Närhetsomkopplare |
E2E-X3D1-D |
Autonik |
Korea |
2 |
|
|
Pekskärm |
FE6100CE |
Porslin |
1 |
||
|
Relä |
Rxm2lb2bd |
Schneider |
Frankrike |
3 |
|
|
Brytare |
Osm |
Zhengtai |
Porslin |
||
|
Rörelsestyrenhet |
ZMC 404-2 |
Zmotion |
Porslin |
1 |
|
|
Gasbehandling |
Aw 40-02 |
Lufttak |
Taiwan, Kina |
1 |
|
|
Elektromagnetisk ventil |
Sy 7120-5 D -02 |
Lufttak |
Taiwan, Kina |
2 |
|
|
Luftcylinder |
Cq2d 32-75 |
Lufttak |
Taiwan, Kina |
1 |
|
|
Kulskruv |
SFU2504 |
Airtac/hiwin |
Taiwan, Kina |
||
|
Linjär guider |
LSH15, LSH25 |
Lufttak |
Taiwan, Kina |
||
|
Varm smältmaskin |
Nc8 |
Valco Melton |
Usa |
1 |
8. efter tjänst:
A. Gratis service: Ett års garanti. Delar som är trasiga på grund av kvalitet är gratis
under garantiperioden. (Inkluderar inte ingenjörernas resekostnader och löner)
B. Laddad tjänst: Delkostnaden debiteras efter gratis serviceperioden.
C. Service: Underhåll på plats.
D. Långsiktig utbud av reservdelar.
9.Hjälpanläggningar(Förberedd av användaren):
(1) Strömförsörjning: Tre-fas fyrtråds brytare; Spänning: 380V / 50Hz
(2) Luftkälla: Min 5,5 kg/cm² × 3 m³/min
